제품소개

중공업을 선도하는 혁신기술로 산업시스템 분야의 토탈 서비스를 제공합니다.

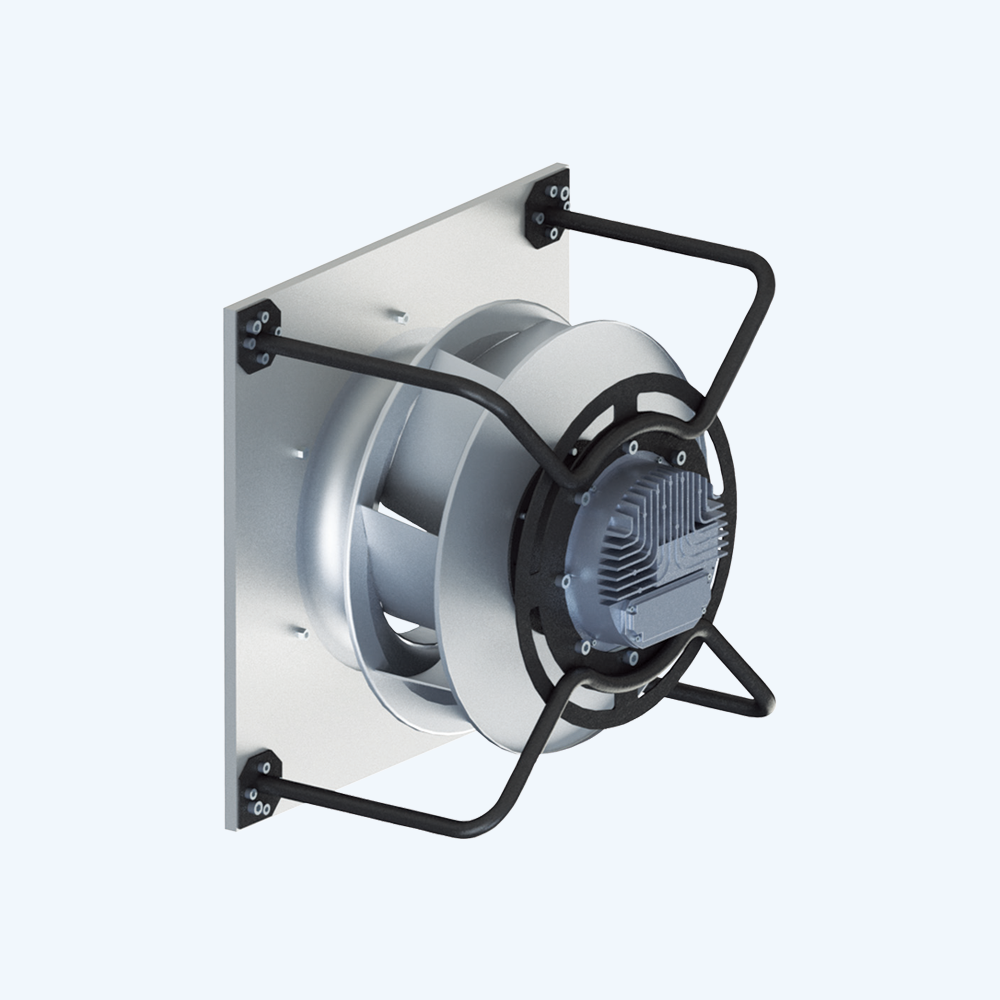

EC Fan

인넷콘 포함 박스 프레임 / 마운팅 브라켓 옵션사항 CE / 고효율기자재인증

기본 사양

  • HVAC / AHU에 적합한 디자인
  • 임펠러 사이즈 315~630mm

기술적 특징

  • 안정된 정압효율
  • 알루미늄 재질 팬 적용
  • 사용 온도 범위 -20°C ~ +60°C
  • 반복적인 피로시험을 통한 신뢰성 확보
  • DIN ISO 21940-11에 따른 G6.3 이하 유지
  • IP54 등급

공급형태

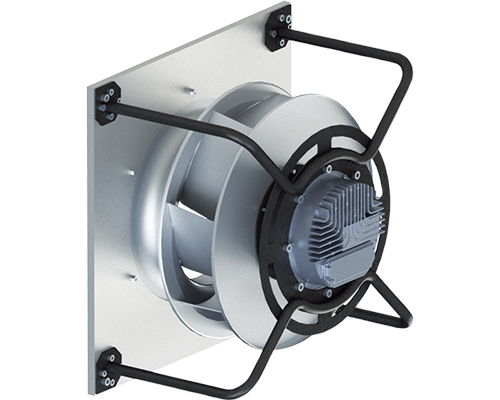

Plug type
Plug type

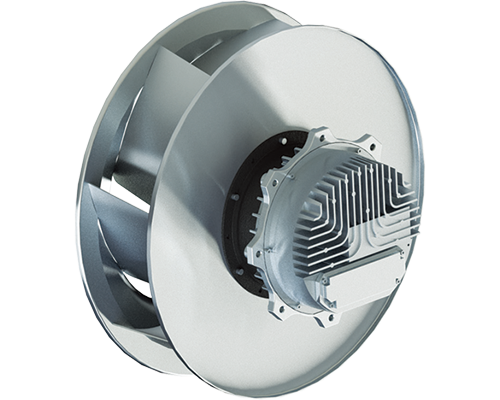

Core type
Core type

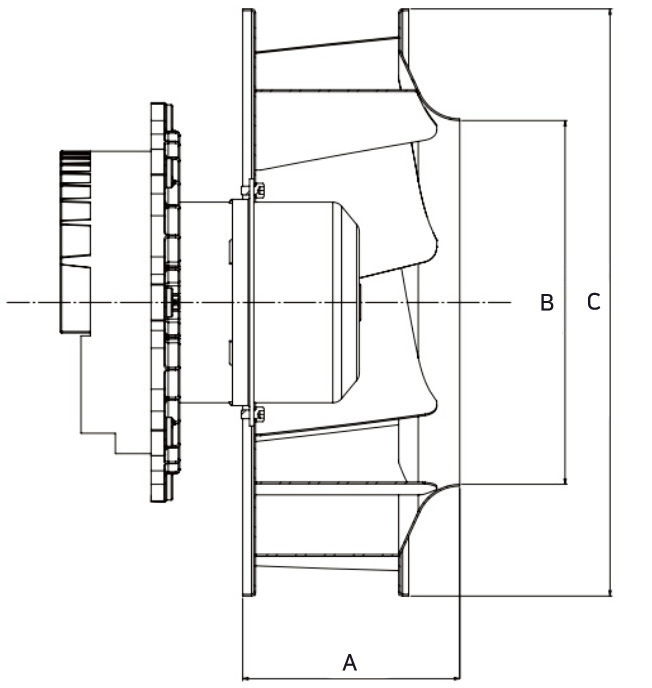

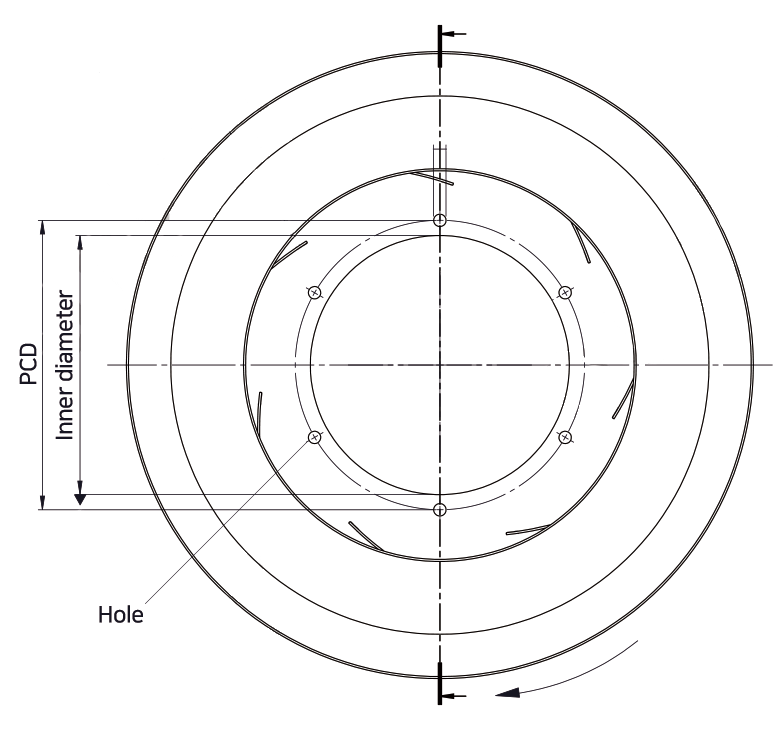

Dimension

size
Motor(kW)
A
B
C
Inner diameter
Hole
PCD
315
2.7
128.9±1.5
Ø222.1⁺²
Ø360±1.6
Ø145⁺⁰·²
Ø7(6X)
Ø162±0.2
355
2.7
143.9±2
Ø250.3⁺².³
Ø404±1.6
Ø145⁺⁰·²
Ø7(6X)
Ø162±0.2
400
3.3
161.6±2
Ø282⁺².⁵
Ø455±1.8
Ø188⁺⁰·²
Ø9(6X)
Ø210±0.2
450
3.3/5.5
181.7±2
Ø317.3⁺².⁸
Ø505±1.8
Ø188⁺⁰·²
Ø9(6X)
Ø210±0.2
500
3.3/5.5
202.5±2
Ø352.5⁺³.²
Ø566±2
Ø188.1⁺⁰·²
Ø9(6X)
Ø210±0.2
560
5.5
230.7±2
Ø394.8⁺³.⁶
Ø636±2
Ø188.1⁺⁰·²
Ø9(6X)
Ø210±0.2
630
7
259.3±2.5
Ø444.2⁺⁴·⁰
Ø716±2
Ø253.1⁺⁰·²
Ø9(8X)
Ø290±0.2
